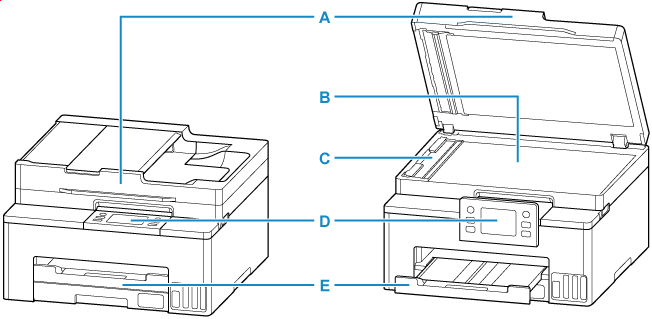

Vista frontal
- A: Cubierta de documentos
- Ábrala para cargar un original en la platina.
- B: Placa
- Cargue el original aquí.
- C: Ayudante de escaneado de ADF
- Retírelo solo cuando limpie el ADF.
- D: Panel de control
-
Utilícelo para cambiar la configuración de la impresora o para accionarla. El panel se abre por la bandeja de salida del papel antes de que empiece la impresión.
- E: Bandeja de salida del papel
- El papel impreso se expulsa por aquí. Sáquela antes de imprimir.

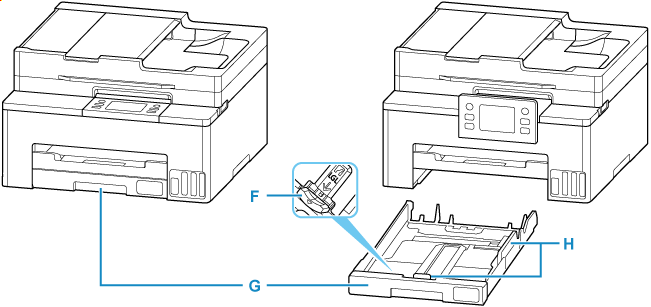

- F: Pestaña para cambiar tamaño
- Utilícelo para cargar papel de tamaño legal en el cassette.
- G: Cassette
-
Carga el papel y lo alimenta en la impresora.
- H: Guías del papel
- Alinéelas con las caras derecha, izquierda y frontal de la pila de papel.

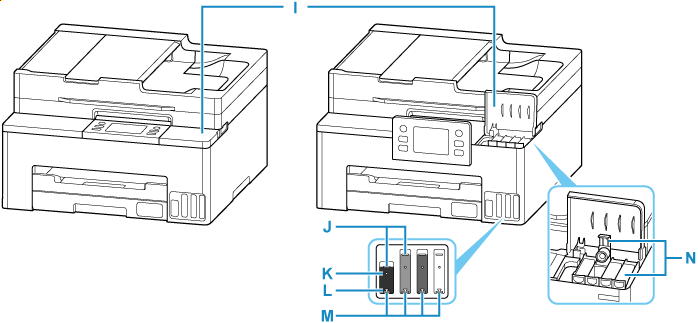

- I: Cubiertas del depósito de tinta
- Ábrala para rellenar los depósitos de tinta.
- J: Línea de límite superior
- Indica la máxima capacidad de tinta.
- K: Punto
- Indica la cantidad de tinta necesaria cuando se sustituye la tinta en el cabezal de impresión.
- L: Línea de límite inferior
- Indica el límite inferior de la cantidad de tinta suficiente para imprimir. Rellene el depósito de tinta antes de que la cantidad de tinta esté por debajo de esta línea.
- M: Depósitos de tinta
-
El depósito de tinta negra se encuentra a la izquierda y el depósito de tinta de color (cian, magenta y amarillo), a la derecha.
Si existen niveles bajos de tinta, rellene los depósitos afectados.
- N: Tapas del depósito
- Ábrala para rellenar los depósitos de tinta.

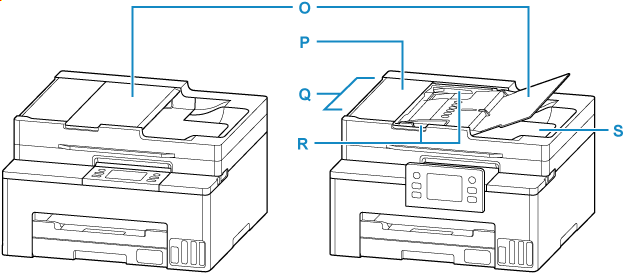

- O: Bandeja de documentos
- Ábrala para cargar un documento en el ADF. Puede cargar dos o más hojas de documento del mismo tamaño y grosor. Cargue el documento con la cara que desee escanear orientada hacia arriba.
- P: Tapa del alimentador de documentos
- Ábrala para quitar documentos atascados.
- Q: ADF (Alimentador automático de documentos)
-
Cargue un documento aquí. Los documentos cargados en la bandeja de documentos serán escaneados automáticamente, una hoja cada vez.
- R: Guías de documentos
- Ajuste esta guía a la anchura del documento en el ADF.
- S: Ranura de salida de documentos
- Los documentos escaneados desde el ADF salen por aquí.
